صمامات الحجاب الحاجز ثنائية الاتجاه
● صمام غشاء هوائي (محرك من الفولاذ المقاوم للصدأ، محرك بلاستيكي)
التصنيفات:
صمامات الحجاب الحاجز المعقمة
- وصف المنتج
- سمات
- المواصفات الفنية

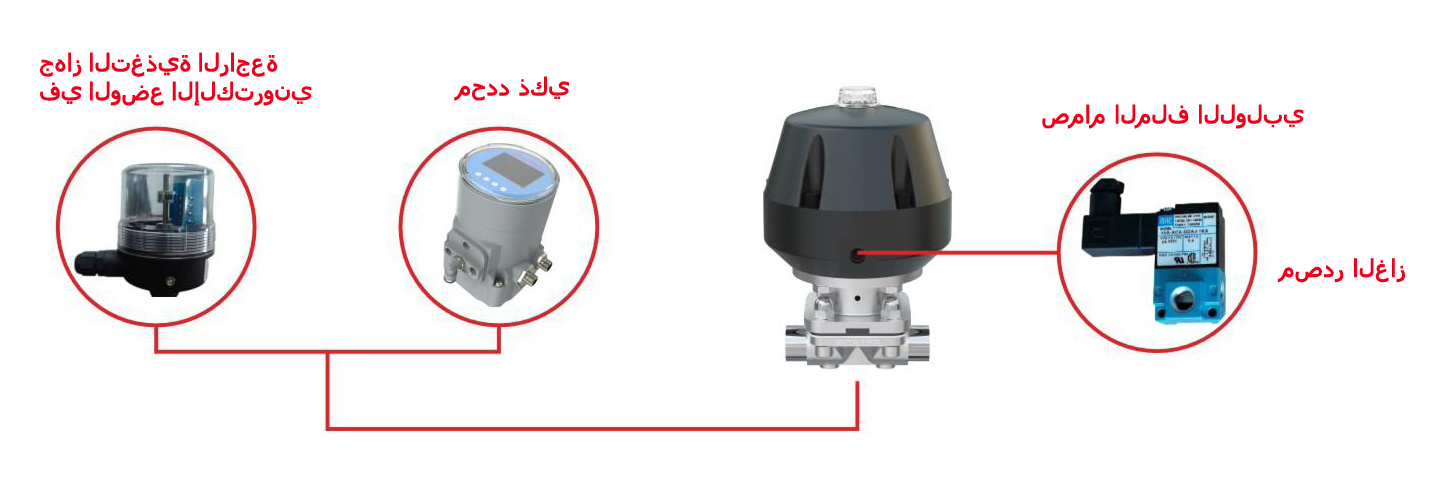

- مُكَمِّلات
- صمام الحجاب الحاجز المشترك
-
مقدمة
صمام سينغ-تاو الغشائي مصمم لإيقاف أو تحويل أو تنظيم تدفق السوائل في الأنابيب الصحية عالية النقاء والمعقمة. يتميز بهيكل مدمج وخفيف الوزن، ويدعم التشغيل اليدوي أو الهوائي مع سهولة في التكوين لتلبية أي متطلبات عملية تقريبًا، بما في ذلك التطبيقات التي تتطلب التحكم الميكروبي مثل الأغذية و صناعات الألبان، والأدوية الحيوية، وغيرها من العمليات الحيوية الحساسة للنظافة.
مزايا وخصائص التصميم
تكمن الميزة الأساسية لصمامات سينغ-تاو الغشائية في هيكلها الخالي من الركود أو الأرجل الميتة، مما يتيح تصريفًا ذاتيًا كاملاً. متوافقة مع عمليات التنظيف في الموقع (CIP) والتعقيم في الموقع (SIP)، وتضمن سرعة تفريغ الوسائط المتبقية لمنع نمو الميكروبات واحتباس الشوائب. كما أن التكوينات متعددة القنوات القابلة للتخصيص تُقلل من الآثار الجانبية غير المرغوب فيها مع زيادة كفاءة التصريف وسهولة التنظيف.
-
الميزات
● مصمم للاستخدامات عالية النقاء في الأغذية والمشروبات. صناعات المشروبات والأدوية والهندسة الحيوية.
● الميزة الأساسية: يعزل الغشاء الوسيط تمامًا عن مكونات التشغيل، مما يمنع مخاطر التلوث.
● المواد المبللة بالوسط لا تتسرب، وغير سامة، ومقاومة لدرجات الحرارة العالية، ومقاومة للتآكل.
● مناسبة لأنابيب العمليات التي تتطلب معايير صحية عالية.
-
المواصفات الفنية
-
جهاز ردود الفعل لموضع جهة الاتصال ST F1 FPos
● درجة حرارة التشغيل المحيطة: -١٠-٨٠ درجة مئوية
● درجة الحماية: IP66
● المظهر: يشير الضوء الأخضر إلى إغلاق الصمام، والضوء الأحمر إلى فتحه
● المعلمات الكهربائية: ٢٤ فولت/تيار مستمر، الحد الأقصى لتيار الدائرة الواحدة: ٤٠٠ مللي أمبير
● متعدد الأوضاع: ١. تغذية راجعة مزدوجة بثلاثة أسلاك (الضوء مضاء) ٢. تغذية راجعة مزدوجة بأربعة أسلاك (الضوء مضاء)
جهاز ردود الفعل الموضعية الاستقرائية الذكي ST F2 FPos
● الفحص البصري: ضوء أخضر مضاء (الصمام مفتوح)، ضوء أصفر مضاء (الصمام مغلق)، ضوء أحمر مضاء (عطل)
● نوع المفتاح: مستشعر موضع إلكتروني
● طريقة التوصيل: وصلة مانعة لتسرب الكابل
● المميزات: توصيل أسهل، وتصحيح أخطاء وضبط أسهل، مقارنةً بنوع التلامس، مع قدرة أكبر على امتصاص الصدمات، مع معدل أعطال منخفض
-
يُلحم صمام الحجاب الحاجز المُدمج بجسم صمام الحجاب الحاجز المستقيم حسب طلب العميل. وتُستخدم زوايا وسمت مُختلفة لتقليل طول أنبوب الزاوية الميتة على خط الأنابيب، مع مراعاة متطلبات L/D ≤ 3 من حيث المبدأ.
نموذج مركب
يتم تركيب الصمام الرئيسي بشكل أفقي وفي وضع الاستنزاف الذاتي،
ويتم تثبيت الجانب الأيمن من صمام الفرع عموديًا
يتم تركيب الصمام الرئيسي أفقيًا وفي وضع الاستنزاف الذاتي، ويتم تركيب الجانب الأيسر من الصمام الفرعي عموديًا.
يتم تركيب الصمام الرئيسي أفقيًا وأعلى، ويتم تركيب الجانب الأيمن (الأيسر) من الصمام الفرعي عموديًا.
يتم تركيب الصمام الرئيسي بشكل أفقي وفي وضع التفريغ الذاتي، ويتم تركيب الجانب الأيسر (الأيمن) من الصمام الفرعي بشكل أفقي وفي وضع التفريغ الذاتي.
يتم تركيب الصمام الرئيسي بشكل عمودي، ويتم تركيب الجزء العلوي (السفلي) من الصمام الفرعي بشكل أفقي وفي وضع الاستنزاف الذاتي.
